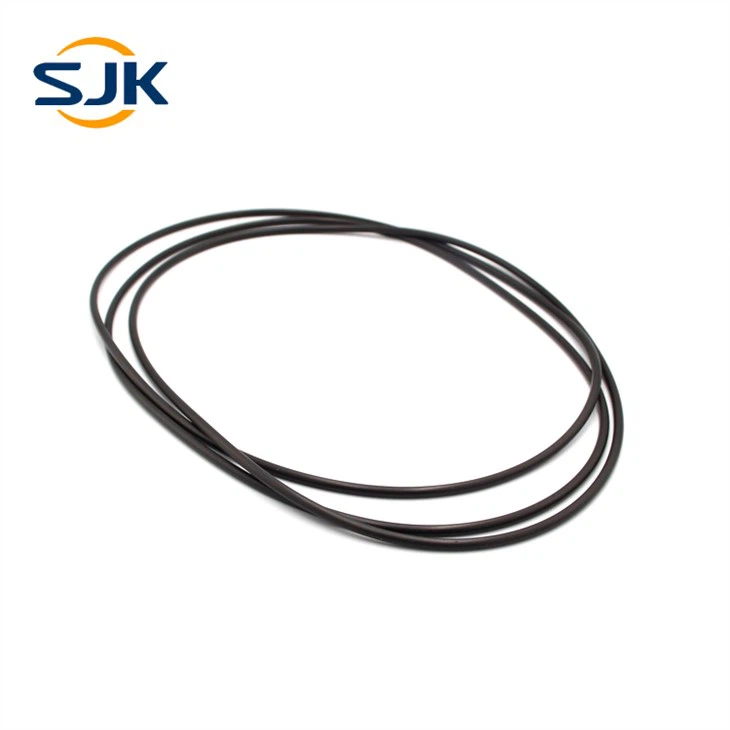

โอริงมาตรฐาน ISO3601 เมตริก HNBR

ขนาด: มาตรฐานหรือกำหนดเอง

ความแข็ง: โดยทั่วไปคือ 70 Shore A สามารถทำได้ตั้งแต่ 50 ถึง 90

ส่วนใหญ่มีสองส่วนของมาตรฐาน ISO3601 เมตริก HNBR O-Ring ส่วนหนึ่งคือขนาดและอีกส่วนหนึ่งคือคุณภาพซึ่งสามารถเป็นรูปลักษณ์ได้เช่นกัน

ISO 3601-1: ความคลาดเคลื่อนของมิติ

ISO 3601-1 ระบุโอริงสองประเภท: ประเภท A และประเภท B ความคลาดเคลื่อนของโอริงคลาส A เทียบเท่ากับที่ใช้ใน AS568 และแน่นกว่าโอริงคลาส B ใช้ได้กับการใช้งานในอุตสาหกรรมหรือการบินและอวกาศ เมื่อการใช้งานหรือตัวเครื่องต้องการความคลาดเคลื่อนที่เข้มงวดมากขึ้น โอริงคลาส B มีความคลาดเคลื่อนที่กว้างกว่าเล็กน้อยและเหมาะสำหรับการใช้งานทั่วไป

ISO 3601-3: เกณฑ์การยอมรับคุณภาพ

เดิมที ISO 3601-3 ได้รับการพัฒนาสำหรับโอริงสากล แต่มาตรฐานดังกล่าวได้รับการแก้ไขและปรับปรุงในช่วงหลายปีที่ผ่านมา รวมถึงข้อบกพร่องสามระดับ (N, S, CS) ตามการใช้งาน

คลาส N: มาตรฐานการยอมรับของโอริงสากล

คลาส S: ข้อกำหนดด้านคุณภาพสำหรับการใช้งานในอุตสาหกรรมและอวกาศที่มีประสิทธิภาพสูงสุด

คลาส CS: การใช้งานการปิดผนึกพิเศษและวิกฤต เช่น การใช้งานด้านการบินและอวกาศบางประเภท และการใช้งานบริการออกซิเจนที่สำคัญ

ตัวอย่างของข้อบกพร่องของพื้นผิวที่ระบุโดยมาตรฐานนี้ ได้แก่ แฟลช, ออฟเซ็ต, ส่วนที่ยื่นออกมา, ผิวด้านหลัง, โอเวอร์ทริม, รอยไหล, ไม่เต็ม และเยื้อง
